位置決め穴の追加による機械加工コストダウンと高精度化のポイント

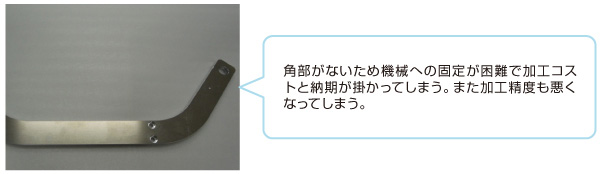

Before

フライス加工においては部品をどのように機械に固定するかで段取り、加工工数、コストが大きく異なる。上図のような角部が無いような形状の部品においては位置決めが難しく、機械への固定が難しい。同形のものが多品種ある場合はさらに段取りに時間が掛かり、加工コストが高くなってしまう。

設計ポイント

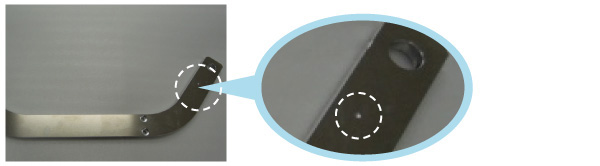

After

フライス加工部品は、段取り改善のためにどれだけ位置決め等の迅速化ができるかポイントになる。上図のように位置決め用のピン穴を設計時に追加することで、位置決めが容易になり段取り時間が短縮され採取的には加工コストが削減できる。また、組立時のノック穴で使用すれば不自然な穴に見えない。

機械部品の設計では、加工する機械部品が工作機械上にどのように固定されるのかを把握しておくことが重要になる。角部がない部品は工作機械への固定、位置決めが難しくなるため、機械部品にあらかじめ位置決め用の穴等を設けておくことで、機械加工のコスト削減、納期短縮が可能になる。
