画像測定用部品

画像測定用部品
名称 画像測定用部品
業界 半導体製造装置の画像測定部品
材質 アルミニウム
A5052
寸法 33×70×70
精度 幾何公差(角度・直角度)あり、歪みNG
表面処理 黒アルマイト(艶消し)

加工:マシニング

数量:60個/1lot

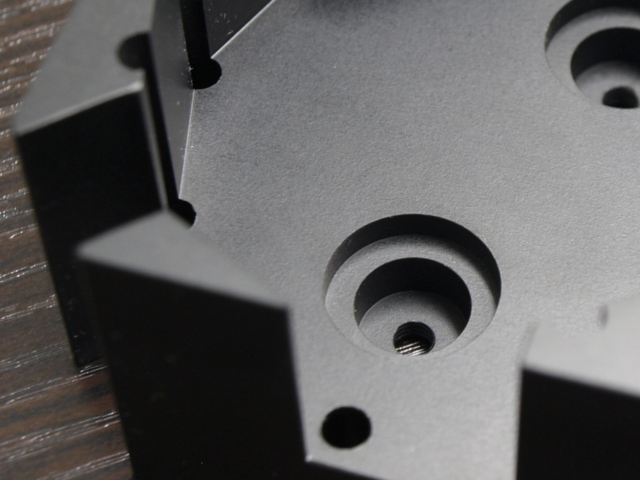

このアルミ切削品は、半導体製造装置の画像測定部用の製品となります。画像処理に使用する際光が乱反射防止のために黒アルマイトを施しています。カメラユニットの位置固定部に使用するため、精度はかなり厳しい物になります。特に内側形状や切り欠きなど角度のついている面に対して角度・直角度などの公差があり、加工する中で生じる歪みを考慮して加工・除去しながらの仕上げなど精度をクリアするための加工方法の工夫が必要でした。試作を見てもらい、お客様からの現状の製作方法・使用しているツールなどの情報を頂きながら精度を向上させ、量産までお任せいただいた経緯があります。かなり昔から手掛けさせて頂いたものですが、社内の製品に対する意識向上にもつながりました。

OEM装置設計・製造.comではこのように精度の厳しい製品にも日々挑戦しています。何かお困りごとがございましたら、ぜひ一度お声がけください。
