刃物の逃げ(旋盤加工)の設定による機械加工コストダウンのポイント

Before

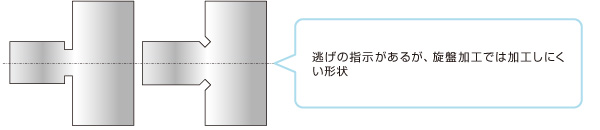

刃物の逃げ(旋盤加工)の設定による機械加工コストダウンのポイント Before

機械加工では刃物の逃げ溝を設けることで加工をスムーズに行うことができるケースがよくある。上図では図面に対して逃げの指示があるが、旋盤加工で上記のような逃げの形状を作ることは工数が掛かり加工コストアップの原因となる。

After

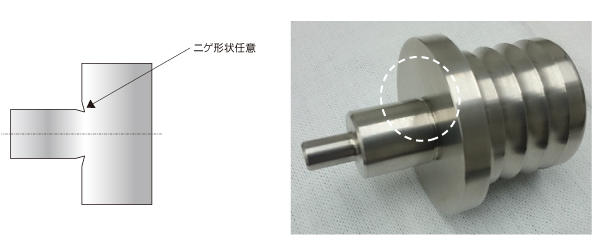

刃物の逃げ(旋盤加工)の設定による機械加工コストダウンのポイント Before

旋盤加工をはじめ、機械加工において逃げについては加工現場に任せることで加工コスト削減を実現できる。部品の仕様上、逃げが任意形状で問題ない場合、上記のように図面上に「逃げ可」とだけ指定することで加工現場では最適な加工方法を検討することができるため加工コスト削減につながる。

機械部品のVA 設計では、各機械加工の加工方法や手順を知っておくことが重要になる。外径を荒仕上する場合と同じ刃物でニゲ加工を入れれば刃物のセット加工時間の短縮にもなる。逃げ溝の設定については、「逃げ溝可」の指示のみ行っておくことで機械加工のコストを削減することができる。
